Dichtungsprofile nach Maß

Dichtungsprofile für passgenaue Abdichtungen

Ein Dichtungsprofil besitzt über seine gesamte Länge einen gleichbleibenden Querschnitt. Dieser Querschnitt kann beispielsweise rund, T-förmig, U-förmig, lippenförmig oder speziell an einen vorhandenen Führungskanal angepasst sein.

Durch die jeweilige Profilform lässt sich das Dichtungselement gezielt in eine Nut einschieben, auf eine Kante aufdrücken oder zwischen zwei Bauteilen positionieren. Bei geeigneter Auslegung wird das Profil beim Schließen oder Zusammenfügen der Bauteile verformt beziehungsweise verpresst und dichtet dadurch den vorgesehenen Bereich ab.

Dichtungsprofile werden sowohl für private und handwerkliche Reparaturen als auch im Maschinen-, Anlagen-, Fahrzeug- und Gerätebau verwendet. Welche Ausführung geeignet ist, richtet sich nach der vorhandenen Aufnahme, der benötigten Dichtwirkung und den jeweiligen Betriebsbedingungen.

Welche Arten von Dichtungsprofilen gibt es?

Dichtungsprofile unterscheiden sich insbesondere in ihrer Querschnittsform, ihrem Material und ihrer Montageart. Einige Profile sind speziell für vorhandene Nuten oder Führungskanäle konstruiert. Andere werden auf Kanten aufgedrückt oder frei in Fugen und Aussparungen eingelegt.

Bei diconfa finden Sie derzeit unterschiedliche Profilarten für Sanitärbereiche, technische Anwendungen, Maschinenbau, Fahrzeugbau und Kantenschutz. Das Sortiment kann künftig um weitere Profilformen, Materialien und Abmessungen ergänzt werden.

Einschubdichtungen für Nuten und Führungskanäle

Einschubdichtungen besitzen einen Profilfuß, der in einen dafür vorgesehenen Kanal oder eine Nut eingesetzt wird. Der abdichtende Teil des Profils liegt anschließend an der gegenüberliegenden Fläche an.

Solche Profile werden beispielsweise an Duschkabinen, Glas- und Kunststofftüren, Faltwänden, Klappen oder anderen Bauteilen mit vorhandener Profilaufnahme eingesetzt. Entscheidend ist, dass Breite und Form des Profilfußes genau zum jeweiligen Führungskanal passen.

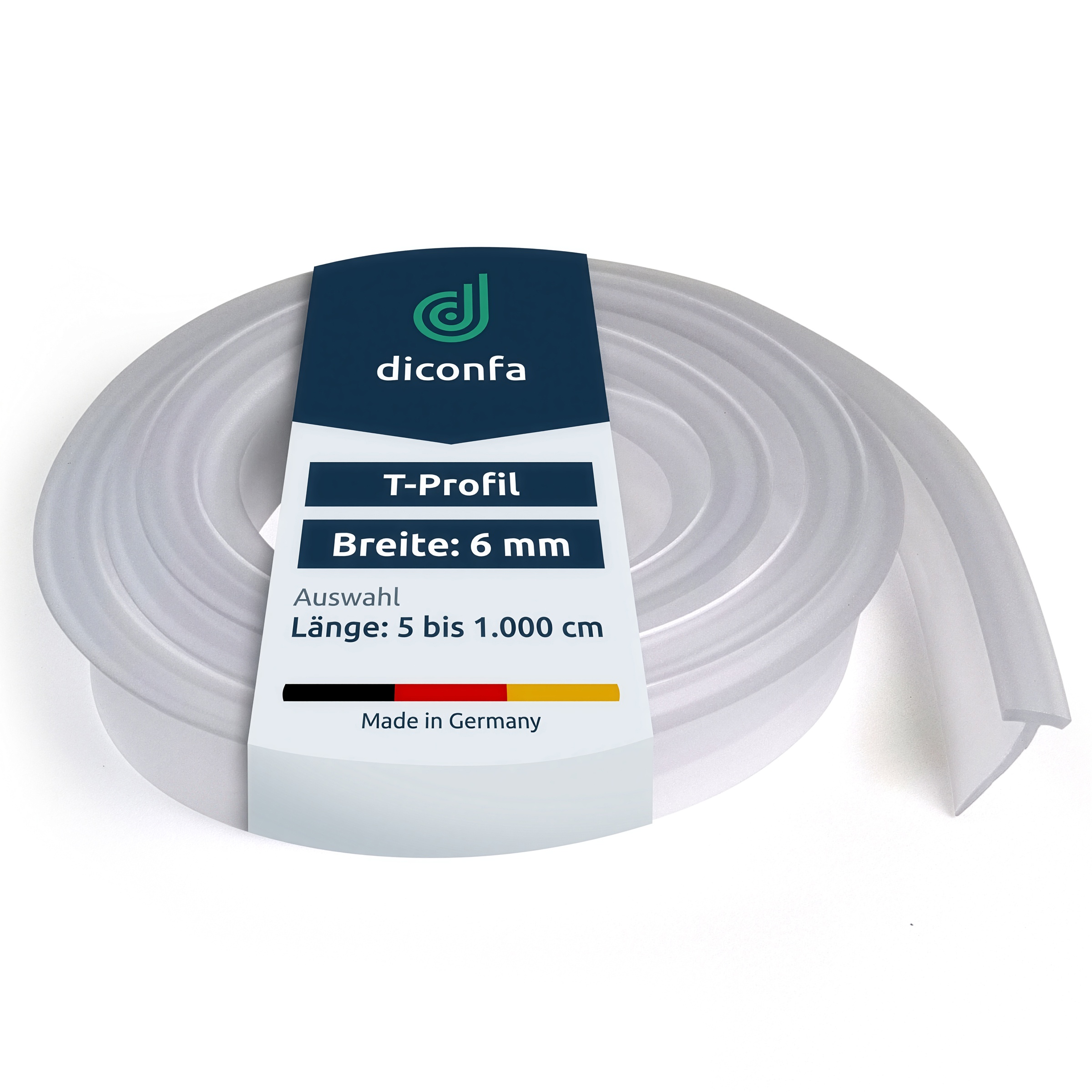

Im aktuellen Sortiment finden Sie unter anderem eine transparente PVC-Einschubdichtung für verschiedene Anwendungen im Sanitär- und Nassbereich. Die konkreten Maße und die vorgesehene Einbausituation sind auf der Produktseite beschrieben.

Rundschnüre und Rundprofile

Rundschnüre besitzen einen kreisförmigen Querschnitt und können unter anderem in Nuten, Fugen oder zwischen Bauteilen eingesetzt werden. Je nach Material und Ausführung dienen sie als Dichtung, Fugenfüller, Abstandshalter, Dämpfungselement oder Ausgangsmaterial für individuelle Dichtungsringe.

Massive Rundprofile aus Vollgummi sind formstabiler und weniger stark komprimierbar als Rundschnüre aus Moosgummi oder Schaumstoff. Der passende Durchmesser richtet sich nach der vorhandenen Nut und der benötigten Verpressung.

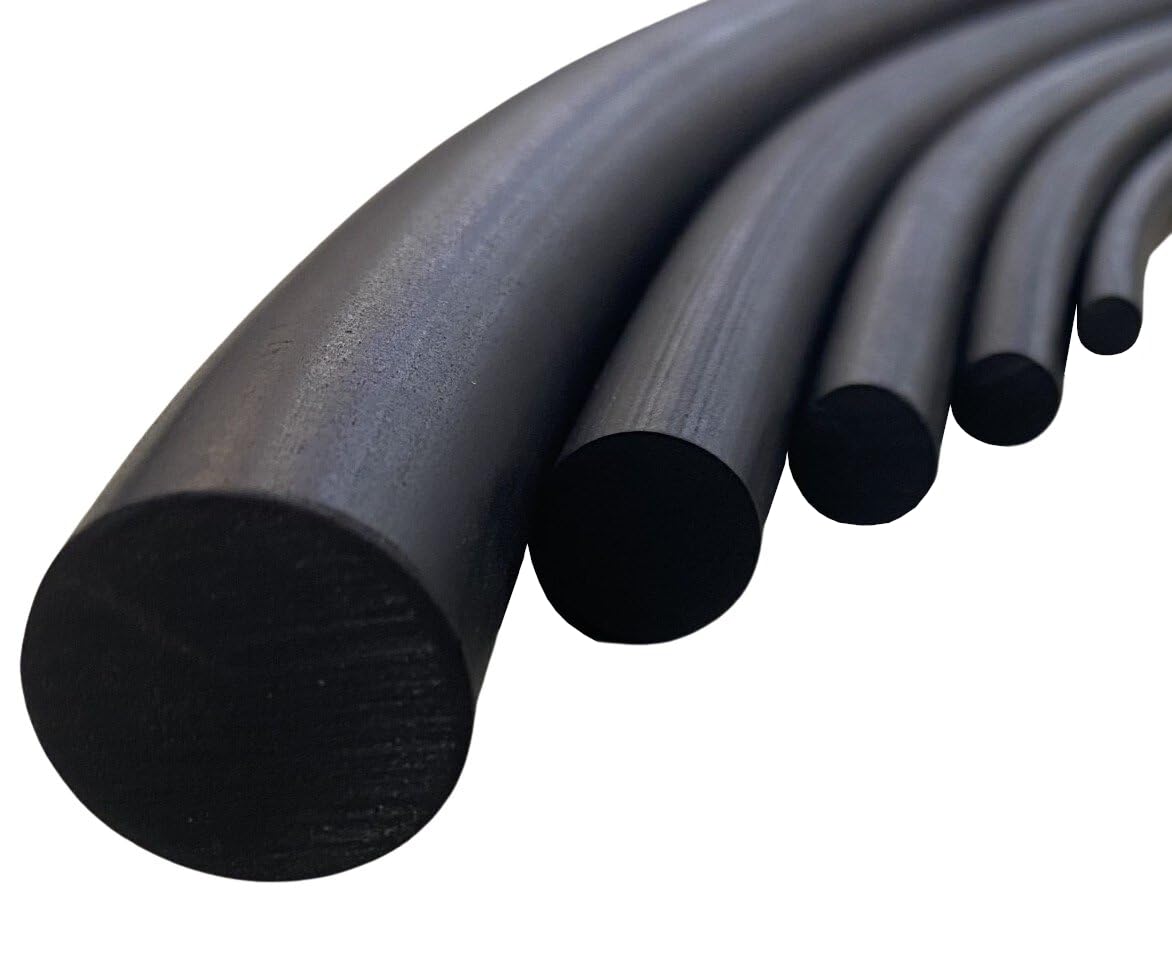

Für technische Anwendungen ist bei diconfa derzeit unter anderem eine NBR-Rundschnur aus Vollgummi in unterschiedlichen Durchmessern und Längen erhältlich. Detaillierte Angaben zur Materialbeständigkeit und zu den verfügbaren Abmessungen finden Sie direkt beim Produkt.

Kantenschutzprofile

Kantenschutzprofile werden auf offene oder scharfkantige Bauteilränder aufgesetzt. Sie können vor Verletzungen schützen, empfindliche Kanten abdecken und Bauteile vor Stößen, Abrieb oder Beschädigungen bewahren.

Je nach Aufbau können Kantenschutzprofile zusätzlich eine dichtende oder dämpfende Funktion übernehmen. Selbstklemmende Ausführungen besitzen häufig eine innere Verstärkung, durch die das Profil ohne zusätzlichen Klebstoff auf der Kante gehalten wird.

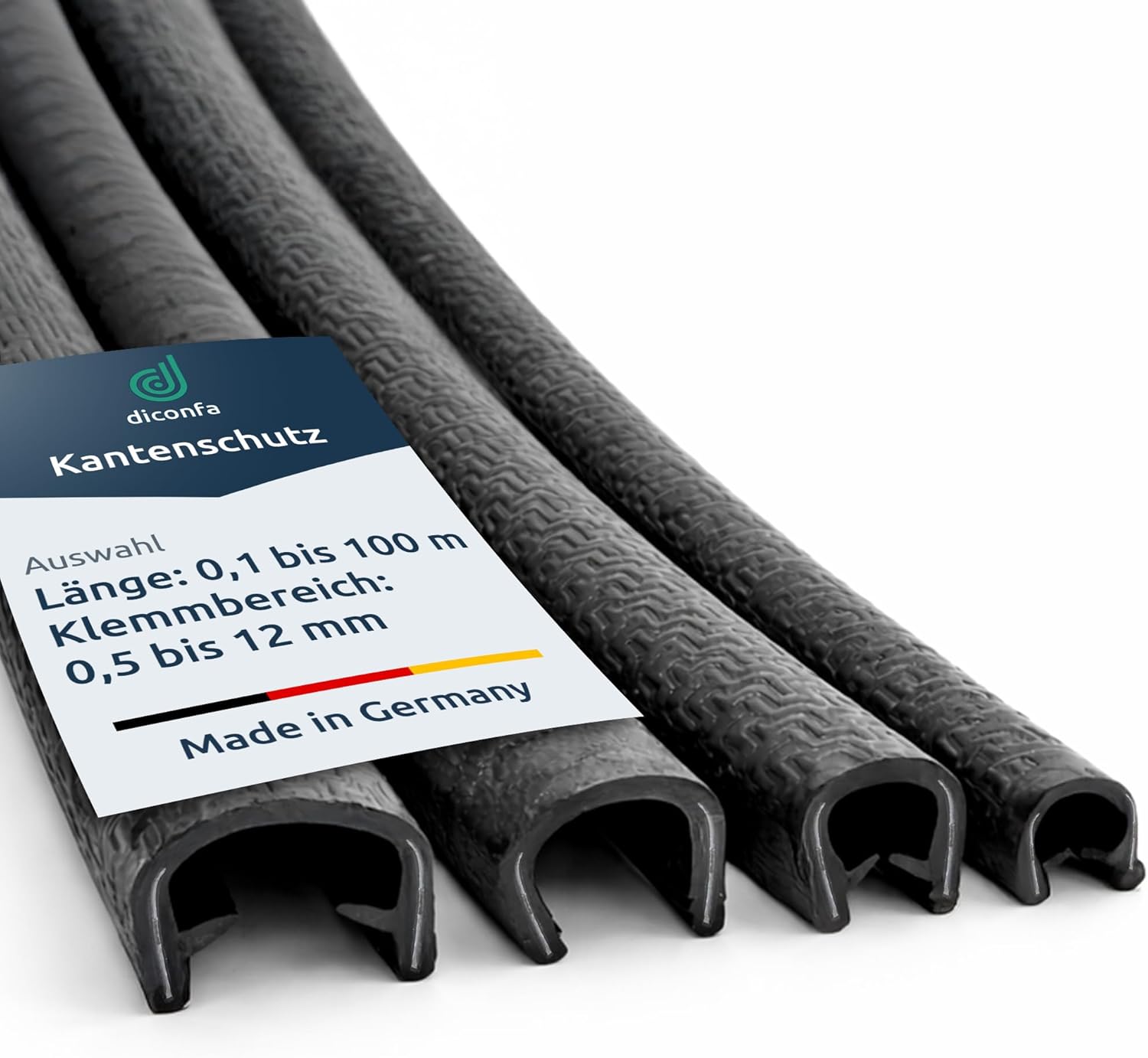

Im diconfa-Sortiment finden Sie beispielsweise ein PVC-Kantenschutzprofil mit Stahleinlage, das für unterschiedliche Klemmbereiche und Längen ausgewählt werden kann.

Dichtungsprofile aus Gummi und PVC

Der Werkstoff eines Dichtungsprofils beeinflusst seine Elastizität, Festigkeit, Beständigkeit und mögliche Einsatzbereiche. Nicht jedes Material eignet sich gleichermaßen für Wasser, Öle, Kraftstoffe, Witterung, hohe Temperaturen oder dauerhafte mechanische Belastungen.

Gummiprofile und Elastomerprofile

Gummiprofile werden aus elastischen Werkstoffen hergestellt und können sich an die vorhandene Einbausituation anpassen. Je nach Gummiqualität stehen unterschiedliche Eigenschaften im Vordergrund.

NBR wird beispielsweise häufig für technische Anwendungen eingesetzt, bei denen Kontakt mit Ölen, Kraftstoffen oder Fetten auftreten kann. EPDM eignet sich grundsätzlich eher für Wasser-, Witterungs- und Außenanwendungen. Weitere Elastomere können für besondere Temperatur- oder Medienanforderungen vorgesehen sein.

Die Werkstoffbezeichnung allein reicht jedoch nicht für eine abschließende Auswahl aus. Maßgeblich sind die konkrete Materialqualität und die technischen Angaben des jeweiligen Produkts.

PVC-Dichtungsprofile

PVC kann abhängig von seiner Zusammensetzung flexibel, formstabil und feuchtigkeitsbeständig ausgeführt werden. PVC-Profile werden unter anderem im Sanitärbereich, als Einschubdichtungen sowie für Schutz- und Kantenschutzanwendungen eingesetzt.

Transparente PVC-Profile eignen sich beispielsweise für Anwendungen an Glasflächen, bei denen sich die Dichtung optisch möglichst unauffällig einfügen soll. Schwarze oder farbige Ausführungen können dagegen für technische Bauteile und sichtbare Kanten eingesetzt werden.

Dichtungsprofil richtig ausmessen

Ist ein vorhandenes Profil noch ausreichend erhalten, kann es als Vorlage verwendet werden. Für eine zuverlässige Auswahl sollte ein sauber abgeschnittenes Profilstück betrachtet und der Querschnitt möglichst genau vermessen werden.

Bei Einschubprofilen sind insbesondere Form und Breite des Profilfußes sowie die Abmessungen des Führungskanals wichtig. Bei Rundschnüren muss der benötigte Durchmesser bestimmt werden. Für Kantenschutzprofile ist die Stärke der Kante beziehungsweise der erforderliche Klemmbereich entscheidend.

Die benötigte Gesamtlänge sollte entlang des tatsächlichen Montageverlaufs gemessen werden. Bei umlaufenden Abdichtungen, Ecken oder gebogenen Konturen kann ein kleiner Verarbeitungszuschlag sinnvoll sein.

Alte Profile können durch dauerhafte Verpressung, Alterung oder Zugbelastung verformt sein. Deshalb sollten die Maße nach Möglichkeit auch direkt an der vorhandenen Nut oder Bauteilkante kontrolliert werden.

Dichtungsprofile montieren und zuschneiden

Die Montage hängt von der jeweiligen Profilart ab. Einschubdichtungen werden in einen gereinigten Führungskanal eingesetzt. Kantenschutzprofile werden auf die vorbereitete Kante aufgedrückt. Rundschnüre können in Nuten oder Fugen eingelegt und bei Bedarf auf die gewünschte Länge gekürzt werden.

Grundsätzlich empfiehlt sich folgendes Vorgehen:

1. Altes Profil und vorhandene Rückstände vollständig entfernen.
2. Nut, Kante oder Dichtfläche sorgfältig reinigen.
3. Abmessungen und Passform vor der endgültigen Montage prüfen.
4. Profil mit einem geeigneten Werkzeug sauber zuschneiden.
5. Dichtungsprofil spannungsfrei montieren.
6. Ecken und Stoßstellen sorgfältig ausführen.
7. Bauteil vorsichtig schließen und Funktion kontrollieren.

Das Profil sollte während der Montage nicht unnötig gedehnt werden. Andernfalls kann es sich später zusammenziehen und an den Enden oder Stoßstellen Lücken bilden.

Ob ein Gleitmittel, Klebstoff oder zusätzliches Verbindungsmittel verwendet werden darf, richtet sich nach dem jeweiligen Material und der vorgesehenen Anwendung. Maßgeblich sind die Hinweise auf der Produktseite.

Dichtungsprofil, Dichtungsband oder Gummistreifen?

Dichtungsprofile besitzen einen definierten Querschnitt und sind häufig für eine bestimmte Nut, Kante oder Einbausituation vorgesehen. Dadurch unterscheiden sie sich von flachen Dichtungsbändern und einfachen Gummistreifen.

Dichtungsprofile

Dichtungsprofile werden eingeschoben, aufgeklemmt oder in eine vorhandene Geometrie eingelegt. Der Querschnitt übernimmt eine konkrete technische Funktion und muss zur Aufnahme passen.

Dichtungsbänder

Dichtungsbänder sind meist flach oder rechteckig und werden häufig selbstklebend angeboten. Sie eignen sich besonders zum Abdichten länglicher Fugen und Spalten, ohne dass eine spezielle Profilnut vorhanden sein muss.

Entsprechende Ausführungen finden Sie in unserer Kategorie Dichtungsbänder.

Gummistreifen

Gummistreifen besitzen einen einfachen rechteckigen Querschnitt. Sie werden unter anderem als Dichtung, Unterlage, Abstandshalter, Schutz- oder Dämpfungsstreifen eingesetzt und sind in unterschiedlichen Gummiqualitäten erhältlich.

Passende Zuschnitte finden Sie im Bereich Gummistreifen.

Dichtungsprofile nach Maß bei diconfa bestellen

Bei diconfa finden Sie unterschiedliche Dichtungsprofile für Sanitärbereiche, Maschinenbau, Fahrzeugbau, Kantenschutz und weitere technische Anwendungen. Je nach Produkt können Profilform, Durchmesser, Klemmbereich und Länge passend zur vorhandenen Einbausituation ausgewählt werden.

Profitieren Sie von:

• unterschiedlichen Profilformen und Montagearten
• Einschubdichtungen, Rundschnüren und Kantenschutzprofilen
• Dichtungsprofilen aus Gummi und PVC
• verschiedenen Abmessungen und Querschnitten
• individuell auswählbaren Längen
• Lösungen für Sanitär-, Handwerks- und Industrieanwendungen
• Produkten für Reparatur und Neuanfertigung
• Maßzuschnitten für kleine und größere Bedarfe
• persönlicher Beratung bei besonderen Anforderungen

Wählen Sie das passende Dichtungsprofil anhand von Profilform, Material, Abmessungen und vorgesehener Anwendung aus. Weitere Lösungen zur Abdichtung von Fugen und Bauteilverbindungen finden Sie in den Kategorien Dichtungsbänder und Dichtungen.
